# Java 类架构与执行逻辑

日期：2026-10-05。依据：当前项目 Java 代码。

查看可缩放的 SVG 原图

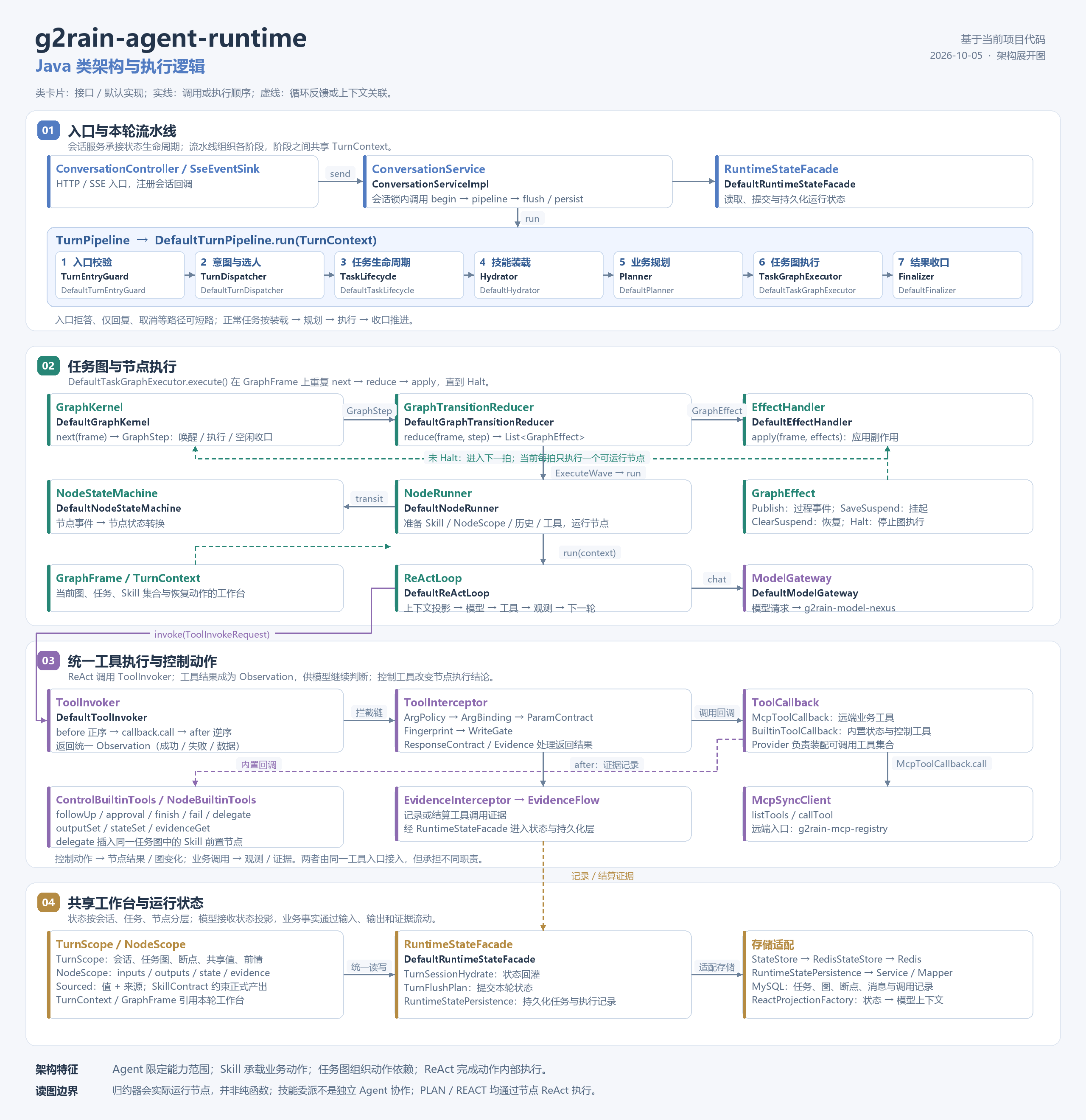

读图说明

图按四个职责区域展开。类卡片列出接口与默认实现；实线表示调用或执行顺序，虚线表示循环反馈或上下文关联。它是类职责与执行逻辑的组合图，不是完整 UML 类图，也不列出所有注入依赖。

1. 入口与本轮流水线。 ConversationController 经 SseEventSink 注册会话回调，ConversationServiceImpl 在会话锁内执行状态回灌、流水线和提交。DefaultTurnPipeline 组织入口校验、决策、生命周期、能力装载、规划、图执行和收口，阶段之间共享 TurnContext。入口拒答、仅回复、取消等路径可以短路。
2. 任务图与节点执行。 DefaultTaskGraphExecutor 按 graphKernel.next(frame)、graphTransitionReducer.reduce(frame, step)、effectHandler.apply(frame, effects) 循环，直到图停止。归约器遇到 ExecuteWave 时直接调用 DefaultNodeRunner，不是纯函数式归约。节点执行准备技能、状态、历史和工具，再进入 DefaultReActLoop。节点状态转换由 NodeStateMachine 承担。
3. 统一工具执行。 ReAct 调用 ToolInvoker，调用前拦截器按正序运行，调用后按逆序运行。通过同一回调接口接入 MCP 业务工具与内置工具。业务工具返回观测和证据；内置控制工具表达追问、审批、完成、失败和技能委派。delegate 插入同一任务图的 Skill 前置节点，没有创建独立 Agent。
4. 共享工作台与运行状态。 TurnScope 承载会话和任务状态，NodeScope 承载节点输入、输出、私有状态和证据，RuntimeStateFacade 统一组织回灌、提交和持久化。StateStore / RedisStateStore 承担 Redis 适配，RuntimeStatePersistence 经 Service、Mapper 持久化到 MySQL。ReactProjectionFactory 把结构化状态投影为模型上下文。

图中的 PLAN / REACT 都沿用节点 ReAct 执行；这两个模式主要影响规划路径，并非两个独立节点执行器。

主要代码依据

• ConversationServiceImpl
• DefaultTurnPipeline
• DefaultTaskGraphExecutor
• DefaultGraphTransitionReducer
• DefaultNodeRunner
• DefaultReActLoop
• DefaultToolInvoker
• ControlBuiltinTools
• DefaultRuntimeStateFacade

相关评估：整体架构评估。
